Caratteristiche
1.All i componenti principali di questa linea di montaggio del fascio in grado di operare in modo sicuro da de-ha sottolineato trattamento dopo dopo welding.
Viaggio 2.The del portale è realizzato da un motore a doppia velocità. La velocità di marcia è di 4 m / min o 6 m / min.
3.This assemblaggio macchina è composta da cavalletto, supporto tavolo da lavoro, trasportatore, sistema idraulico e di controllo elettrico system.
4.Le guide adottare standard di 38 kg / m heavy-tipo. Vi è ad alta intensità tirando asta collegato tra questi 2 binari, evitando le guide per allungare verso l'esterno causato da forza contraria da cilindri dell'olio sinistro e destro. Quindi questo linea di assemblaggio fascio può garantire l'alta qualità e stabile operation.
5.u abbaglianti e macchina monta-box fascio possono essere capovolte 90 ° verso entrambi i lati, garantendo tutta la saldatura manuale può essere nella posizione di saldatura down-mano, evitando posizione di saldatura testa causato da sola direzione 90 ° capovolgimento.
Descrizione

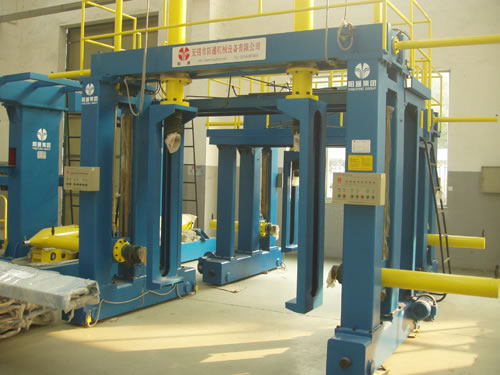

Questa macchina assemblaggio viene utilizzato principalmente per l'U-fascio e box-fascio montaggio. La piastra è posta sulla staffa con centratore ausiliario. Questa linea di assemblaggio fascio utilizza l'unità motore elettrico per fare il viaggio a portale. Il cilindro stampa e lato cilindro di stampa superiore può premere le piastre per completare la saldatura assemblaggio e dell'aderenza.
Parametri di U / Box-Beam montaggio della macchina
| Modello | UBZ12 | UBZ15 |
| Adatto Pezzo da lavorare Taglie | 300-1200 | 300-1500 |
| Spessore adatto (mm) | ≤80 |
| Capacità di carico max (t) | 20 |
| Gantry Velocità Viaggi (m / min) | 4/6 |
| Pressione idraulica (MPa) | 16 |
| Max. Pressione di Side cilindri (t) | 15 |
| Max. Pressione superiore del cilindro (t) | 30 |
